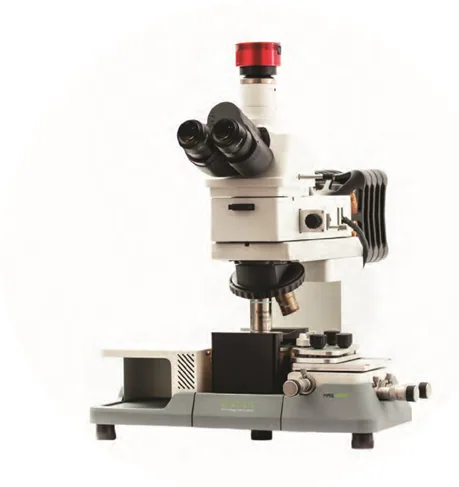

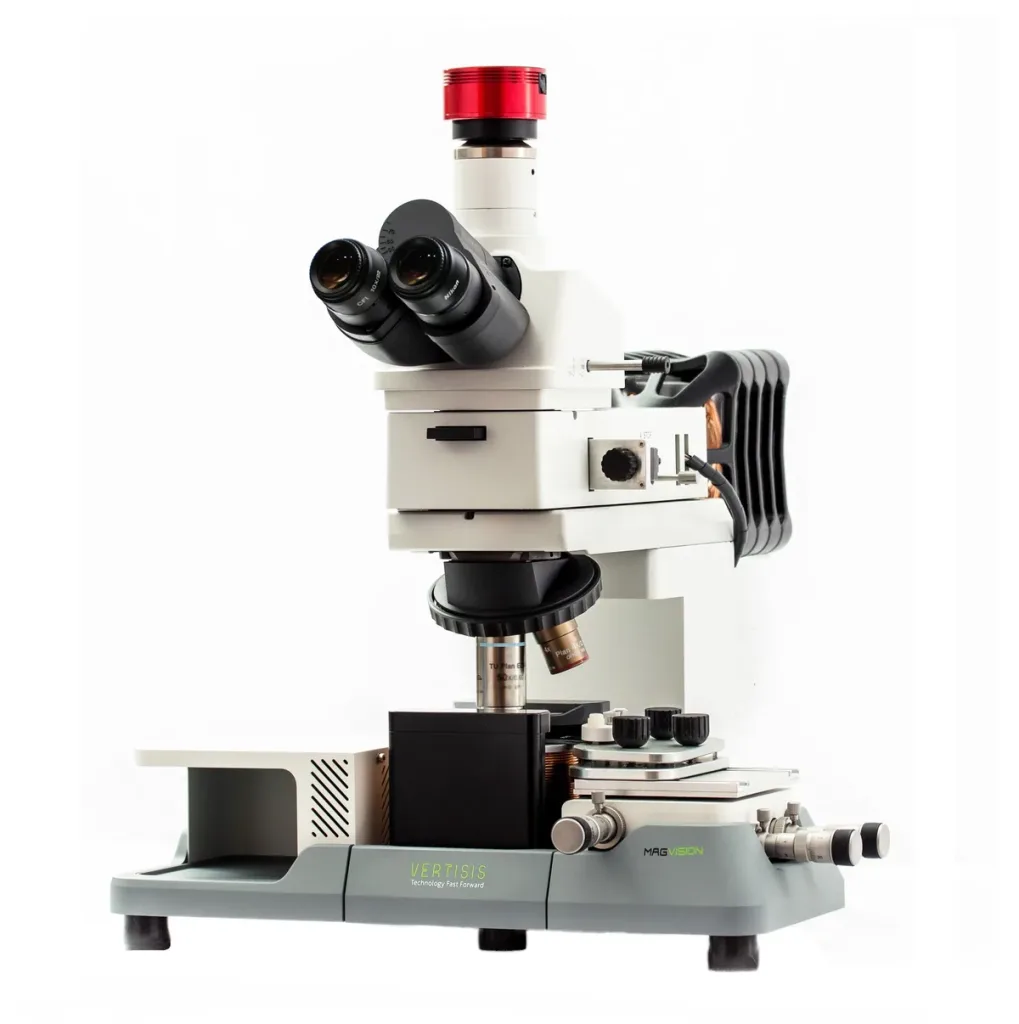

Mag Vision

Mag Vision Kerr System/ Hệ thống kính hiển vi mô phỏng ảnh từ trường.

Độ phân giải hình ảnh

• 6.4  megapixels @ 60 FPS
• 78 % quantum efficiency
• Hình ảnh thực Real-time với khả năng triệt tiêu nhiễu.

Nam châm điện

• 0.5 % vùng từ trường đồng nhất trên 4 mm
• Có thể Up tới 1T mà không cần dùng Chiller
• Giảm thiểu ảnh hưởng hiệu ứng Faraday tới 8 lần

Patented electromagnet 3 D Image Stabilization/ Ảnh 3 chiểu về độ ổn định trường điện

- Thiết kế với hệ thông lượng từ trường kín cải tiến.

- Cường độ từ trường tăng tối đa theo hệ số 4

- Objectives experience 8 times less magnetic field -eliminates Faraday effect

- Field uniformity is top-of-class at 0.5 % over 4 mm

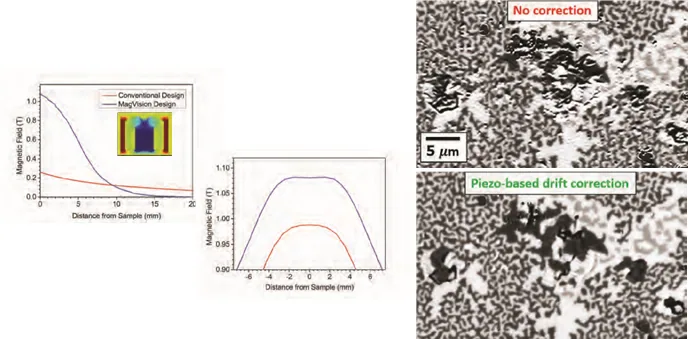

- Hình ảnh bên dưới làm magnetic profile và uniformity của từ trường

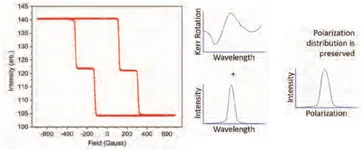

Magnetic hysteresis loop of two 0.9 nm

CoFeB layers across a MgO barrier

- For-loop structure allows for multiple parameter sweeps

- Easy to collect statistical data using only a few lines

SOT-induced domain nucleation caused by a single current

Average of 100 nucleation attempts
